Интеловский принцип «тик-так», описывающий идеологию попеременного ввода новых микроархитектур и внедрения более тонких техпроцессов, продолжает действовать. Изначально компания обещала выдавать новые продукты каждый год, и, надо сказать, в целом она придерживается этого плана. В прошлом году нам преподнесли микроархитектуру Sandy Bridge, существенно увеличившую быстродействие современных компьютеров, а теперь Intel запускает проект Ivy Bridge — усовершенствованный процессорный дизайн, предполагающий использование новой производственной технологии с 22-нм нормами и инновационными трёхмерными транзисторами.

Однако ослабление конкуренции на рынке высокопроизводительных процессоров всё же не может не сказываться на темпах прогресса. Маятник интеловской концепции постепенно замедляет свой ход, и если Sandy Bridge были представлены в самом начале 2011 года, то анонса Ivy Bridge нам пришлось ждать до конца апреля. Впрочем, у Intel есть неплохое оправдание: новое поколение процессоров — это не простая косметическая переделка старого ядра с учётом новых технологических норм. Инженеры внесли целый ряд существенных изменений в микроархитектуру, поэтому Ivy Bridge предлагается считать не за один «тик», а за «тик» и ещё «полтака» в придачу.

Можно ли принять такое объяснение возникшей задержки? Всё зависит от того, с каких позиций оценивать современные процессоры вообще. Большинство изменений, произошедших в дизайне Ivy Bridge, касается не вычислительных ядер, а графического ядра. Поэтому для традиционных CPU это — явный «тик». Однако если считать, что предложенная AMD парадигма гетерогенных процессоров оказалась очередным пророчеством (они, в отличие от микроархитектур, AMD явно удаются), то Ivy Bridge может потянуть и на полноценный «так».

Так вот и получается, что новый интеловский продукт — очень многогранная и противоречивая вещь. Приверженцы десктопов, которые видят в Ivy Bridge возможный стимул к модернизации своих систем, новинкой будут, скорее всего, разочарованы. Для них в ней нет ничего особенно привлекательного, так как простой переход на новую технологию производства сам по себе ничего особенного не привносит. Тем более что «утончение» техпроцесса уже давно выливается не в увеличение тактовых частот CPU, а в снижение их тепловыделения.

Зато для пользователей разного рода мобильных или компактных систем Ivy Bridge сулит очень хороший гешефт. Наконец-то о представителях серий Intel Core можно будет думать как о полноценных гибридных процессорах — APU, которые обеспечивают неплохую 3D-производительность, совместимы с DirectX 11 и способны к выполнению GPGPU-вычислений. Недаром именно с выходом Ivy Bridge компания Intel напрямую связывает расцвет ультрабуков — новинки вписываются в этот класс компьютеров практически идеально.

Впрочем, в этом материале мы будем позиционировать себя как энтузиастов старой закалки. Всякие ультракомпактные компьютеры — это детские игрушки, нам подавай традиционные вычислительные системы, внушающие уважение как своим внешним видом, так и уровнем производительности. Может ли Ivy Bridge органично вписаться и в такую экосистему? Попробуем на этот вопрос ответить.

Микроархитектура Ivy Bridge: краткий обзор

Хотя мы и сказали о том, что микроархитектура Ivy Bridge имеет значительные отличия от своей предшественницы, Sandy Bridge, узреть близкое родство между ними — проще простого. На самом верхнем уровне, в общей структуре новых процессоров не изменилось ровным счётом ничего, все сделанные усовершенствования — в деталях. Подробное описание нововведений можно найти в специальном материале, здесь же мы приведём краткий обзор ключевых моментов.

Начать, пожалуй, следует с того, что появление новых процессоров Ivy Bridge не означает смены платформы. Эти CPU используют тот же самый процессорный разъём LGA1155, что и их предшественники, и полностью совместимы с имеющимся парком материнских плат. К выпуску Ivy Bridge компания Intel приурочила появление семейства наборов логики седьмой серии во главе с Z77, однако применение плат на его основе вместе с новыми процессорами не является необходимостью. Для соединения Ivy Bridge с набором системной логики используется та же самая, что и в случае с Sandy Bridge, шина DMI 2.0 с пропускной способностью 20 Гбит/с. Поэтому новые процессоры превосходно работают в любых материнских платах с разъёмом LGA1155.

Как и Sandy Bridge, процессоры семейства Ivy Bridge состоят из того же самого набора функциональных узлов. Они содержат два или четыре вычислительных ядра, оборудованных индивидуальным L2-кешем объёмом 256 Кбайт; графическое ядро; разделяемую кеш-память третьего уровня объёмом до 8 Мбайт; двухканальный контроллер памяти с поддержкой DDR3 SDRAM; контроллер графической шины PCI Express; а также системный агент, отвечающий за работу технологии Turbo и реализующий вспомогательные интерфейсы. Все составные части Ivy Bridge соединяются посредством кольцевой шины Ring Bus — тут тоже нет ничего нового.

Если же говорить об отличиях Ivy Bridge от её предшественников, то это в первую очередь — новая 22-нм производственная технология, применённая производителем для изготовления полупроводниковых кристаллов. Причём новизна в данном случае заключается не только в «утончённых» нормах, но и в принципиальном изменении внутренней конструкции транзисторов. Intel характеризует новые транзисторы как имеющие трёхмерную конструкцию (Tri-Gate), что на практике выливается в установку на кремниевой подложке высокого покрытого High-K диэлектриком вертикального ребра, врезающегося в затвор.

Такая хитрость позволяет при уменьшении геометрических размеров транзистора добиться ускорения переключений и снижения паразитных токов утечки. А это значит, что в конечном итоге полупроводниковые устройства, изготовленные с использованием нового типа транзисторов, способны работать при более низких напряжениях и выделять меньше тепла. Согласно официальной информации, Ivy Bridge предлагает полуторакратное превосходство над Sandy Bridge с точки зрения соотношения производительности на ватт.

Учитывая, что одной из главных целей выпуска Ivy Bridge является их массированное проникновение в ультра-мобильные компьютеры, такое улучшение экономичности отнюдь не лишнее. К тому же разработчики Intel усилили достигнутый эффект внедрением новых энергосберегающих технологий: более глубоких состояний сна, возможности отключения от линий питания контроллера памяти и поддержки DDR3L SDRAM с пониженным напряжением. Появилось и такое понятие, как конфигурируемый TDP. В результате, в числе различных модификаций Ivy Bridge возникает целый класс ULV-продуктов с 17-Вт тепловым пакетом, снижаемым при необходимости до 14 Вт.

Ввод в строй свежей производственной технологии автоматически означает и уменьшение размеров полупроводниковых кристаллов. Так, кристалл четырёхъядерного Ivy Bridge имеет площадь 160 кв. мм — это на 35% меньше площади Sandy Bridge.

При этом сложность нового процессора значительно выросла, он состоит из 1,4 млрд транзисторов, в то время как количество транзисторов в процессорах-предшественниках аналогичного класса составляло 995 млн штук.

Наиболее привычный путь задействования дополнительного транзисторного бюджета — это наращивание объёмов кеш-памяти. Однако в Ivy Bridge ничего такого нет, эти процессоры располагают точно такими же по ёмкости и схеме работы L1-, L2- и L3-кешами, что и Sandy Bridge. Дополнительные же транзисторы в большинстве своём ушли во встроенное графическое ядро — оно в Ivy Bridge отличается от графики предыдущего поколения, Intel HD Graphics 3000/2000, чуть менее чем полностью.

Новое видеоядро, получившее название HD Graphics 4000, наконец-то можно именовать современным во всех смыслах этого слова. Главное достижение разработчиков в том, что с новой версией графики они смогли добиться соответствия требованиям DirectX 11 вместе с DirectCompute и Shader Model 5.0, а также открыли возможность GPGPU-вычислений через интерфейс OpenCL 1.1. В дополнение к этому у HD Graphics 4000 появилась поддержка трёх независимых мониторов, а уровень производительности существенно увеличился благодаря добавлению дополнительных исполнительных устройств: теперь их 16 вместо 12. Поэтому Intel считает, что число систем, использующих процессоры компании без внешней видеокарты, существенно увеличится, однако произойдёт это, главным образом, в мобильном рыночном сегменте.

Но для пользователей настольных систем графическое ядро не слишком интересно. Гораздо сильнее они ожидают улучшений микроархитектуры вычислительной части, способных сказаться на производительности. А тут-то новым процессорам поколения Ivy Bridge похвастать особенно нечем. Возможный прирост в быстродействии при работе Ivy Bridge и Sandy Bridge на одинаковой тактовой частоте, даже по самым оптимистичным официальным данным, не превосходит и 5 %. Дело в том, что вычислительные ядра в новых процессорах не перерабатывались, а место имеют лишь незначительные улучшения косметического характера. Так, в Ivy Bridge ускорена работа команд целочисленного и вещественного деления, с учётом использования регистрового файла оптимизировано исполнение инструкций пересылки данных между регистрами, кроме того, реализовано динамическое, а не статическое распределение ресурсов внутренних буферов между потоками при использовании технологии Hyper-Threading.

Чтобы оценить практический эффект этих изменений, мы воспользовались синтетическими бенчмарками из пакета SiSoft Sandra, которые реализуют простые алгоритмы, позволяющие оценить производительность процессоров при выполнении разнообразных операций. В рамках данного предварительного теста мы сравнили между собой скорость работы четырёхъядерных Sandy Bridge и Ivy Bridge, функционирующих на одинаковой частоте 4,0 ГГц без использования технологии Hyper-Threading.

Результаты и впрямь не слишком обнадёживающие. Улучшения микроархитектуры вычислительных ядер в Ivy Bridge выливаются в практически неуловимый прирост производительности.

Поэтому гораздо более интересными для пользователей настольных систем нам представляются те изменения, которые коснулись работы смежных внутрипроцессорных интерфейсов — памяти и шины PCI Express. Так, встроенный в Ivy Bridge контроллер PCI Express получил поддержку третьей версии этой спецификации, что автоматически (при условии применения совместимых оконечных устройств) означает увеличение пропускной способности шины по сравнению с PCI Express 2.0 почти вдвое — до 8 гигатранзакций в секунду.

При этом поддерживаемые Ivy Bridge шестнадцать линий PCI Express могут дробиться на две или на три части — по схеме 8x + 8x или 8x + 4x + 4x. Последний вариант может быть интересен для систем с тремя видеокартами, тем более что PCI Express 3.0 вполне способна обеспечить приемлемую для видеокарт пропускную способность даже в случае использования только четырёх линий.

Что же касается контроллера памяти Ivy Bridge, то его базовые характеристики по сравнению с тем, что мы видели в Sandy Bridge, не изменились. Он точно также может работать с двухканальной DDR3 SDRAM. Но в то же время интеловские инженеры сделали определенные шаги в сторону производителей оверклокерской памяти и добавили в процессор возможность более гибкой настройки частотного режима. Во-первых, максимальной поддерживаемой частотой теперь является DDR3-2800 SDRAM. Во-вторых, для изменения частоты работы памяти теперь можно использовать два режима тактования — с шагом 200 или 266 МГц.

Практическая скорость работы контроллера памяти при этом тоже немного изменилась. Это подтверждают в том числе и бенчмарки. Например, ниже мы приводим показатели AIDA64 Cache & Memory Benchmark, снятые в системе с процессорами Sandy Bridge и Ivy Bridge, работающими на частоте 4,0 ГГц.

Sandy Bridge 4,0 ГГц, DDR3-1867 (9-11-9-30-1T)

Ivy Bridge 4,0 ГГц, DDR3-1867 (9-11-9-30-1T)

Процессор поколения Ivy Bridge обеспечивает немного меньшую практическую латентность подсистемы памяти, но это преимущество минимально. При этом тест выявляет и другую интересную деталь: L3-кеш у новых процессоров якобы стал заметно быстрее. Однако вынуждены разочаровать — в данном случае различие в показателях AIDA64 Cache & Memory Benchmark вызвано не улучшением скоростных характеристик L3-кеша, а изменениями в темпе исполнения инструкций, фигурирующих в алгоритме теста. На самом же деле латентность L3-кеша Ivy Bridge составляет 24 цикла — и это на один цикл больше латентности кеша третьего уровня процессоров Sandy Bridge. Иными словами, кеш в новых процессорах стал работать даже чуть медленнее, чем раньше, но в практических задачах это незаметно.

Процессоры Ivy Bridge для десктопов, первый заход

Проблемы производственного характера, возникающие почти каждый раз, когда дело касается внедрения каких-либо принципиальных нововведений, пока не позволили Intel завалить рынок разномастными модификациями Ivy Bridge. Поэтому внедрение нового дизайна происходит поэтапно: сегодня анонсируются лишь четырёхъядерные модификации новых процессоров, относящиеся к семействам Core i7 и Core i5.

Моделей для настольных систем из них всего пять, следующая таблица раскрывает их спецификации.

Честно говоря, знакомство с приведёнными характеристиками особого оптимизма по поводу новых процессоров не добавляет. По сравнению с Sandy Bridge мы не видим прогресса ни в числе ядер, ни в тактовых частотах, ни в размерах кеш-памяти. А так как новая микроархитектура практически не увеличивает число обрабатываемых за такт инструкций, становится понятно: по традиционно-процессорным понятиям модельный ряд Ivy Bridge — это ординарное эволюционное обновление Sandy Bridge. Положительных моментов лишь два: привлекательное для отдельных категорий пользователей графическое ядро и снизившееся тепловыделение.

Кстати, с характеристикой TDP связан весьма забавный казус. Хотя в официальной документации типичное тепловыделение новых процессоров указывается как 77 Вт, на коробках с реальными продуктами Intel пишет «95 Вт». Такая нестыковка уже породила массу нелепых суждений, но на самом деле объяснение очень простое. Реально наблюдаемое тепловыделение не выходит за 77-ваттную границу, однако такая величина TDP в употреблении ранее не была, поэтому Intel решила не осложнять жизнь пользователям, производителям компонентов и сборщикам систем и будет указывать на коробках хорошо знакомое всем число. Кроме того, как нам удалось выяснить у представителей компании, в перспективе возможен выпуск более скоростных моделей Ivy Bridge, которые приведут реальное и формальное TDP к единому знаменателю.

Принципиальных изменений нет и в общей структуре предложений. Старшие LGA1155-процессоры новой формации нацеливаются на продвинутых пользователей и имеют литеру «K» в своём индексе. Такие предложения имеют свободный множитель и открыты для оверклокерских экспериментов. Прочие же модели Core i7 и Core i5, как и раньше, не дают повышать коэффициент умножения более чем на четыре единицы.

Отсутствие ярких революционных изменений в вычислительной производительности новых процессоров не удержало Intel от присвоения им номеров из трёхтысячной серии. Таким образом, в структуре интеловских предложений Ivy Bridge для LGA1155-систем становятся под процессоры Sandy Bridge-E для LGA 2011 и вытесняют собой двухтысячные Sandy Bridge. На это указывают и цены. Новинки не дороже Core годичной давности, так что привычное течение процессорной жизни, когда поколения интеловских CPU последовательно сменяют друг друга, не нарушатся и на этот раз.

Для проведения тестирования компания Intel предоставила нам образцы старших процессоров в обновлённых линейках Core третьего поколения: Core i7-3770K и Core i5-3570K.

Core i7-3770K

Core i7-3570K

Обратите внимание, 22-нм производственная технология хорошо проглядывается сквозь практические аспекты эксплуатации новинок. Их рабочее напряжение понизилось относительно Sandy Bridge примерно на 15-20 процентов и находится теперь в районе 1,0 В. Это — одна из основных причин более низкого тепловыделения.

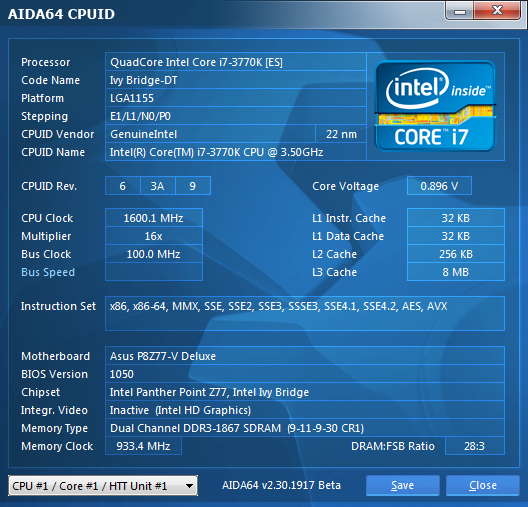

Благодаря работе технологий энергосбережения Enhanced Intel SpeedStep и C1E в состоянии простоя напряжение Ivy Bridge падает до примерно 0,9 В, а частота снижается до 1,6 ГГц.

Тут всё осталось по-старому.

Описание тестовых систем

Итак, поколение процессоров Ivy Bridge приходит на смену предыдущему поколению — процессорам Sandy Bridge. Это значит, что сравнивать новые Core i7-3770K и Core i5-3570K нужно в первую очередь со старшими представителями серии Sandy Bridge, тем более что и то, и другое поколение CPU работает в одной и той же платформе LGA1155. Именно так мы и поступили, а попутно вовлекли в испытания недавно появившиеся процессоры для платформы LGA2011, а также конкурирующий продукт — AMD FX-8150.

Итого, в тестовой сессии приняли участие три платформы и четыре разновидности процессоров.

Платформа LGA2011:

• Процессоры Sandy Bridge-E Core i7-3930K и Core i7-3820;
• Материнская плата ASUS Rampage IV Formula, построенная на наборе логики Intel X79 Express (BIOS версии 1305);
• Память 16 Гбайт DDR3-1867 9-11-9-30 (четыре модуля Kingston KHX1866C9D3K2).

Платформа LGA1155:

• Процессоры Ivy Bridge Core i7-3770K и Core i5-3570K, а также процессоры Sandy Bridge Core i7-2600K и Core i5-2500K;
• Материнская плата ASUS P8Z77-V Deluxe, построенная на наборе логики Intel Z77 Express (BIOS версии 1005);
• Память 8 Гбайт DDR3-1867 9-11-9-30 (четыре модуля Kingston KHX1866C9D3K2).

Платформа Socket AM3+:

• Процессор Bulldozer AMD FX-8150;
• Материнская плата ASUS Crosshair V Formula, построенная на наборе логики AMD 990FX (BIOS версии 1301);
• Память 8 Гбайт DDR3-1867 9-11-9-30 (четыре модуля Kingston KHX1866C9D3K2).

Во всех этих платформах постоянными оставались графическая карта NVIDIA GeForce 580 (с драйвером версии 296.10) и твердотельный накопитель Intel SSD 520 240 Гбайт. Тестирование проводилось в операционной системе Microsoft Windows 7 SP1 Ultimate x64 с установленными патчами KB2645594 и KB2646060, улучшающими производительность процессоров с микроархитектурой Bulldozer.

Формальные характеристики принявших участие в тестировании процессоров:

Использовавшееся программное обеспечение:

• Aida64 Extreme Edition 2.00.1782;
• Futuremark PCMark 7 1.0.4;
• Futuremark 3DMark Vantage 1.1.0;
• Futuremark 3DMark 11 1.0.3;
• WinRAR 4.1 x64;
• 7-zip 9.20 x64;
• Fritz Chess Benchmark 4.3;
• MAXON Cinebench Release 11.5 x64;
• TechARP x264 HD Benchmark 4.0;
• TrueCrypt 7.1;
• SiSoftware Sandra 2012.SP3 (18.40)
• SVPmark 3.0.2;
• POV-Ray 3.7 RC3 x64.

И игры:

• Crysis 2 1.9;
• Far Cry 2 1.0.3;
• Metro 2033: The Last Refuge 1.2;
• S.T.A.L.K.E.R.: Call of Pripyat 1.6.02.

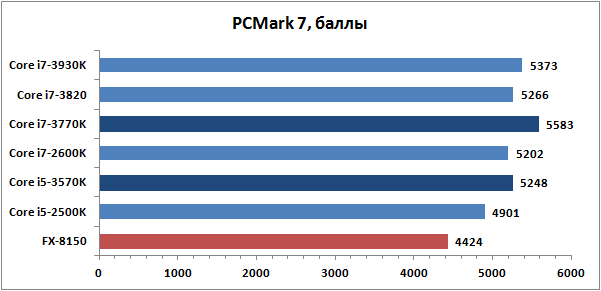

Результаты вычислительных тестов

В общем, всё вполне ожидаемо и достаточно скучно.
